一、 概述

變電站電纜接頭、閘刀觸點、開關觸點、銅排連接點、電抗器、消弧線圈、電容器等處可能會因?yàn)檫^(guò)載、緊固松動、散熱不良等原因時會導致運動溫度升高。溫度是設備運行重要外在表征，根據運行溫度、相對溫升、相間溫差等信息可以較準確的判斷變電站設備工作狀態是否正常。無線溫度傳感器基于WSN技術，可將其直接安裝在可能的發熱處，實現智能變電站設備運行溫度、溫升和相間溫差的高可靠實時在線監測，為智能變電站的安全運行提供數據支持。

二、應用拓?fù)?/span>

該系統由無線溫度傳感器、無線數據傳輸基站（或終端測溫儀）、管理中心組成。無線溫度傳感器安裝在被測設備表面，實時測量并無線發送溫度數據；無線數據傳輸基站負責收集無線溫度信息，并通過RS-485、以太網、GPRS等方式傳輸?shù)焦芾碇行?；管理中心分析判斷溫度?shù)據，給予溫升報警和設備隱患分析，提醒管理人員進行處理。

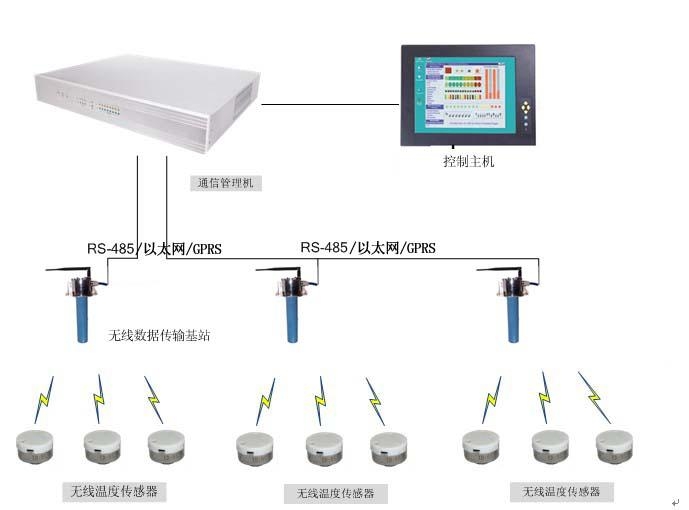

圖1 變電站無線溫度在線監測系統網絡拓?fù)鋱D

三、 系統主要特點

2 實時、在線監測：實時匯集監測數據，直觀的以數據列表、圖形變化等形式顯示給用戶；

2 監測報警：軟件可以對任一監測點進行報警值設置，當監測數據超過此預設值時，可自行進行報警并記錄該情況。報警類型有圖形閃爍、蜂鳴器、音響和公用測控屏等；

2 歷史數據：查詢歷史數據信息，并能對這些歷史數據進行分析，以列表、柱狀圖以及曲線的方式顯示。能夠直觀的反映設備的使用性能情況；

2 巡檢記錄：一鍵巡檢記錄，巡檢人員在巡檢時，能夠?qū)ο到y(tǒng)運行的當前狀態進行記錄，并可對歷史巡檢情況進行查詢；

2 與局端通訊：開放電力標準協議IEC-61850和104協議接口，可與“變電站智能輔助系統綜合測控平臺軟件”或與局端軟件進行通信，將堅持?jǐn)?shù)據統一匯總到集控站；

2 體積小、易安裝：應用先進的一體化、微型化封裝技術、結構可靠安裝便捷；

2 超長使用壽命：超低功耗技術，使用壽命長達10年；

2 環境適應性好：IP67護等級，寬測溫范圍，抗干擾能力強，滿足高電壓、強磁場、露天等特殊環境下的使用要求;

2 無線通訊距離遠：開闊地?zé)o線通訊距離大于300米.

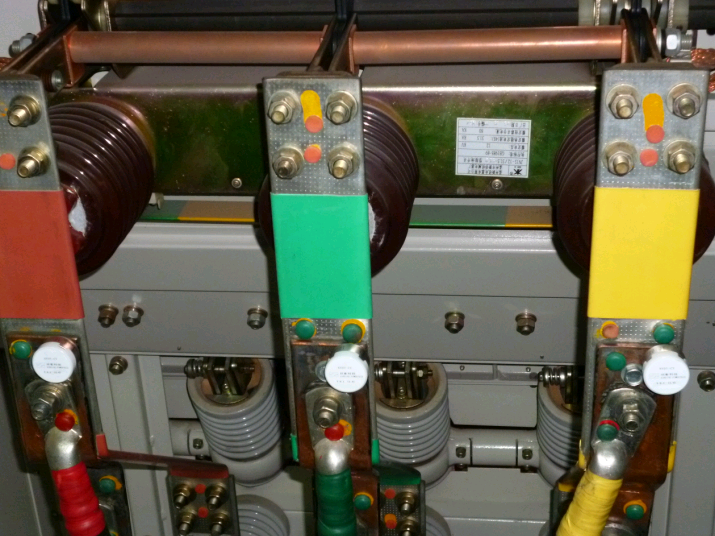

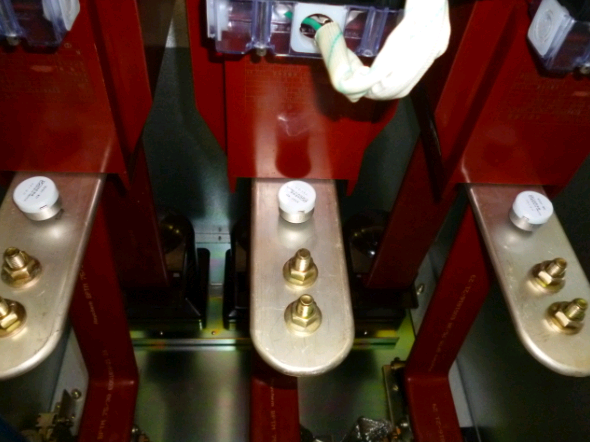

四、 產品應用
